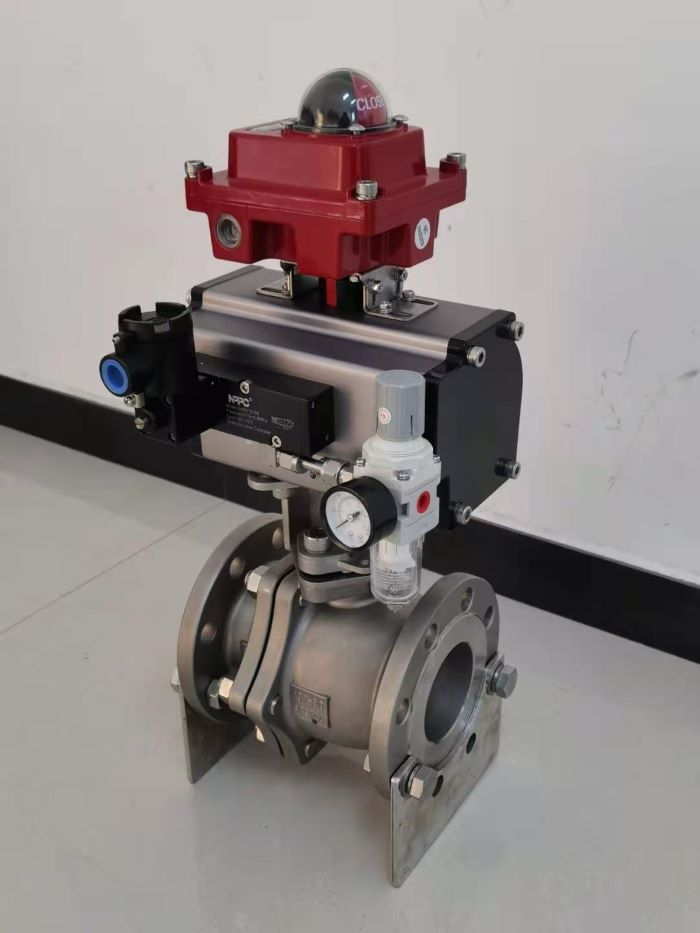

氣動球閥選型三大留意關鍵氣缸結構圖第三關鍵：氣動附件的挑選電磁閥：雙效果氣缸一般配二位五通電磁閥或三位五通電磁閥。單效果氣缸能夠配二位三通電磁閥。電壓能夠選用DC24V,AC220V等。要考慮防爆要求。
行程開關：效果是使執行器的滾動轉換為觸點信號，輸出到操控儀表，反饋出現場球閥的開關狀況。常用的有機械式，磁感應式。也要考慮防爆要求，手輪機構：裝置在球閥和氣缸之間，能夠在氣源毛病時改為手動開關，確保系統安全，不耽擱生產。
氣源處理元件：有二聯件和三聯件，功用是過濾，減壓，油霧。主張裝置，避免氣缸進雜質形成氣缸卡住，閥門定位器：對于比例調理型氣動球閥需求裝置，多用于氣動V型球閥。輸入4-20mA,要考慮是否帶反饋輸出信號。是否需求防爆。有普通型，智能型。
快速排氣閥：加速氣動球閥開關速度。裝置在氣缸和電磁閥之間，使氣缸內的氣體不經過電磁閥，快速排出，氣動放大器：裝置在通往氣缸的氣路中接納定位器出口的壓力信號，提供很大的流量給執行機構，用于進步閥門的動作速度。按1:1（信號和輸出的比例）。主要用來傳輸氣動信號到遠距離（0-300米），削減傳輸滯后的影響。
